Seit über 48 Jahren ist dieser Lötkolben bei mir im Einsatz. Jetzt hat mich interessiert, ob mit einer LED-Anzeige der
Aufheizvorgang angezeigt werden kann, wie er bei einer elektronichen Temperaturregelung üblich ist. Dazu muss man
wissen, dass im Handgriff dieses Lötkolbens ein magnetgesteuerter Schalter die Heizwicklung ein- und ausschaltet.

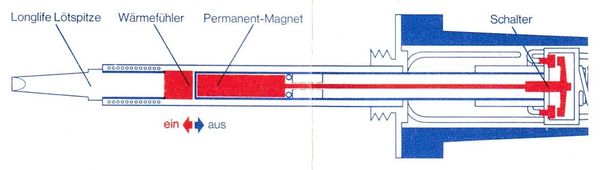

Die Schema-Abbildung aus der Betriebsanleitung [1] soll dies verdeutlichen:

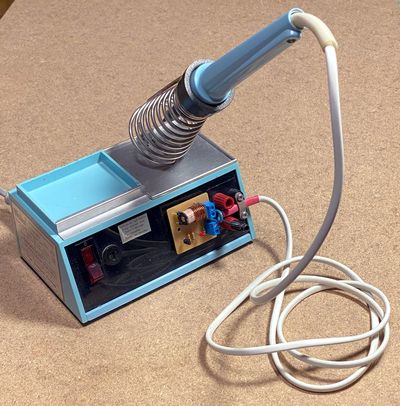

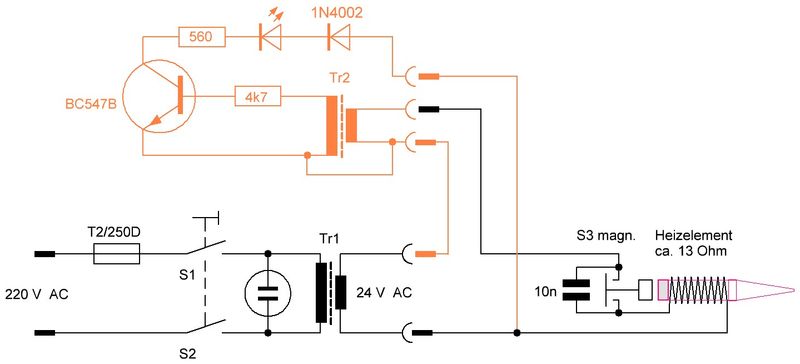

Um die LED-Anzeige zu realisieren, habe ich mich für einen Strom-Transformator entschieden, der in die Zuleitung zum Lötkolben eingeschleift wird. Die dabei erzielte Spannung steuert einen Transistor an, mit dem die LED ein- und ausgeschaltet wird:
Die Sekundärwicklung des Transformators Tr2 ist die Spule eines Kleinrelais 24VDC.

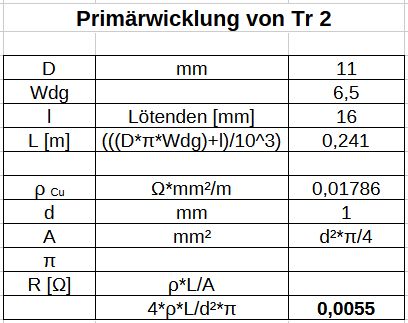

Die Primärwicklung besteht aus 6,5 Windungen Kupferlackdraht ∅1mm.

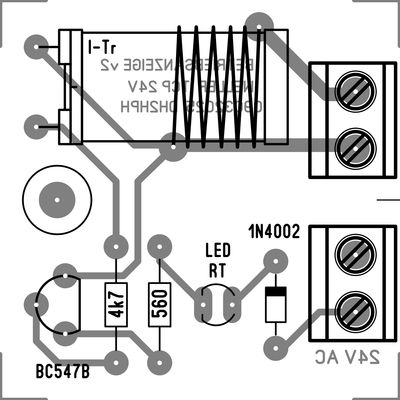

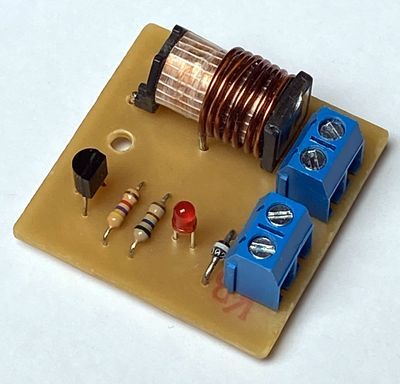

Platinen-Abmessung 35 x 35mm
Quellen:
[1] 'Das Weller Magnastat-Lötsystem. Funktion und Wartung', die Beilage zum Lötkolben der Lötstation
[2] Das Typenschild der Lötstation
